У разі руху автомобіля по дорозі з нерівностями виникають коливання кузова, які тривають певний час після наїзду коліс на перешкоду. Для гасіння цих коливань у конструкції підвіски передбачають амортизатори.
Робота телескопічного амортизатора ґрунтується на опорі перетіканню спеціальної рідини АЖ-12Т, яка міститься в його внутрішніх порожнинах й перетікає з однієї порожнини в іншу в разі зміни їхніх об'ємів.
Особливість телескопічного амортизатора полягає в тому, що в ньому є компенсаційна камера у вигляді другого циліндра, який охоплює робочий циліндр 2. Додатковий простір цієї камери призначається для компенсації зміни об’єму рідини в робочому циліндрі з обох боків поршня. Ця зміна відбувається внаслідок переміщення підвіски.
Під час плавного ходу стискання підвіски поршень 3 амортизатора переміщується вниз, і рідина з нижньої порожнини перетікає через перепускний клапан 6 і простір над поршнем. Оскільки в цьому просторі розміщено шток 5, що займає певний об'єм, уся рідина з нижньої порожнини робочого циліндра 2 не може вміститись у верхній порожнині. Тому частина рідини з нижньої порожнини перетікає через калібрований отвір клапана стискання 10 у компенсаційну камеру. При цьому клапан стискання залишається закритим і амортизатор чинить необхідний опір переміщенню підвіски в разі її стискання.
Під час різкого ходу стискання поршень 3 переміщується дуже швидко вниз, тиск рідини під ним миттєво зростає, в результаті чого відкривається клапан стискання 10 і рідина перетікає через відкритий великий переріз клапана в камеру. Опір амортизатора різко зменшується. Цим амортизатор і деталі підвіски захищаються від великих зусиль, які виникають у разі різкого стискання підвіски під час руху по поганій дорозі.
Коли віддача підвіски плавна, амортизатор розтягується, оскільки його поршень 3 переміщуються вгору. При цьому тиск рідини над поршнем зростає, перепускний клапан 6 закривається, а рідина камери перетікає в циліндр. За різкої віддачі швидкість руху поршня 3 зростає, що створює досить великий тиск рідини над поршнем. Під дією цього тиску клапан віддачі 7відкривається, й рідина з меншим опором перетікає в надпоршневий простір. Другий потік надходження рідини в циліндр через впускний клапан 9 за різкої віддачі зберігається.
Отже, клапан віддачі розвантажує підвіску й амортизатор від великих зусиль під час різких ходів віддачі, а також у разі зростання в'язкості рідини внаслідок зниження температури.
Характеристика телескопічного амортизатора має бути такою, щоб зусилля переміщення підвіски під час ходу віддачі було в 2…3 рази більше, ніж під час ходу стискання. Цього досягають, добираючи переріз отворів клапанів і силу стискання їхніх пружин.

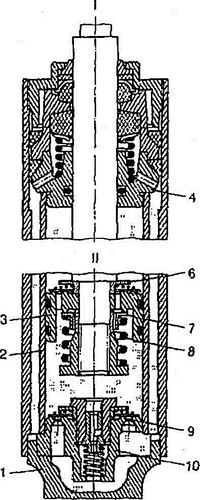

Телескопічний амортизатор:
1 — днище циліндра; 2 — циліндр; 3 — поршень; 4— напрямна втулка; 5— шток; 6— перепускний клапан; 7— клапан віддачі; 8— пружина; 9— випускний клапан; 10— клапан стискання.
Амортизатори для передньої й задньої підвісок одного й того самого автомобіля не мають принципових відмінностей, але можуть різнитися ходом і довжиною штоків, а також конструкцією кріплення частин амортизатора до деталей кузова й підвіски.
|
