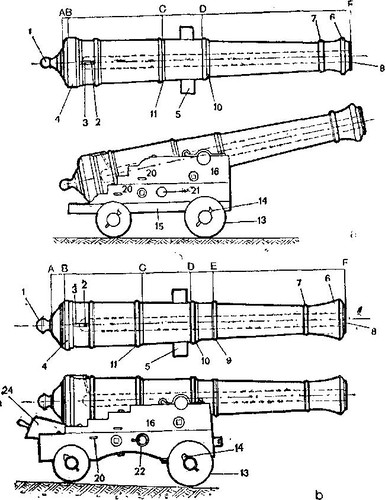

Французькі гармати та їх лафети, XVI в. (а) та англійські гармати та їх лафети, XVII ст. (Б):
АВ - казенна частина; ВС - перше "посилення"; СО – друге «посилення»; DE - стовольний пояс; DF і EF-ствол; AF-довжина зброї.

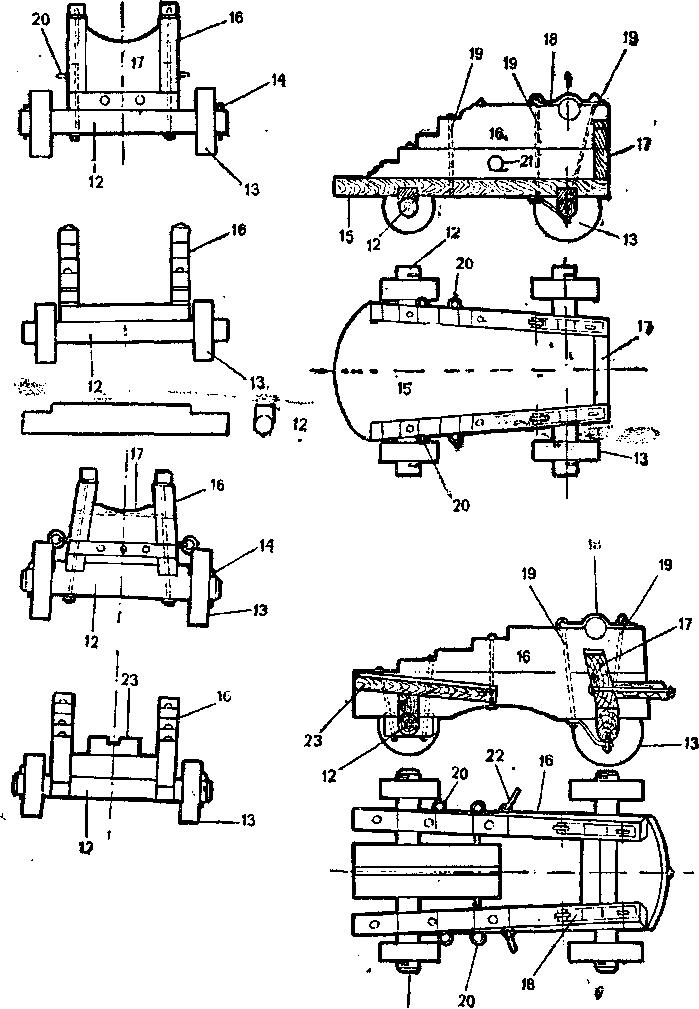

1 - вінград; 2 - запальне отвір; 3 - запальна полиця; 4 - пояс у казенній частині; 5 - цапфи; 6 - дульний вінок; легвант; 7- дульний обід; 8 - дуло; 9 - обід «посилення»; 10 - обточування другого «посилення»; 11 - обточування першого посилення; 12 - вісь коліс; 13 - колеса; 14 - залізні нагелі або шплінти; 15 - цапфи; 16 - бічні стінки-щоки; 17 - подушка лафета; 18 - накидка для талів; 19 - болти квадратного перерізу; 20 - обухи для кріплення гарматних брюк (англійський варіант); 21 - наскрізний отвір у лафеті для проходу штага; 22 рими для проводки на яких гармата оберталася у вертикальній площині - цапфи; частина труби від цапф до дула - стовбур; задню частину зброї - казенну частину; приплив на казенній частині – вінград; отворів трубі поруч із казенною частиною, в яку засипали порох для займання заряду, - запальний отвір і т. д. 23 - подушка для підйомного клину; 24 - підйомний клин.
|
