Експлуатація будь-якого автомобіля допускається в тому випадку, якщо він має справну гальмівну систему. Гальмівна система необхідна на автомобілі для зниження його швидкості, зупинки й утримування на місці.

Гальмівна сила виникає між колесом і дорогою у напрямку, що перешкоджає обертанню колеса. Максимальне значення гальмівної сили на колесі залежить від можливостей механізму, що створює силу гальмування, від навантаження, що припадає на колесо, і від коефіцієнта зчеплення з дорогою. При рівності всіх умов, що визначають силу гальмування, ефективність гальмової системи залежатиме насамперед від особливостей конструкції механізмів, які виробляють гальмування автомобіля.

На сучасних автомобілях з метою забезпечення безпеки руху встановлюють кілька гальмових систем, що виконують різне призначення. За цією ознакою гальмівні системи поділяють на:

• робочу.
• запасну.
• стоянкову.
• допоміжну.

Робоча гальмівна система використовується в усіх режимах руху автомобіля для зниження його швидкості до повної зупинки. Вона приводиться в дію зусиллям ноги водія, що додається до педалі ножного гальма.

Ефективність дії робочої гальмової системи найбільша порівняно з іншими типами гальмових систем.

Запасна гальмова система призначена для зупинки автомобіля в разі відмови робочої гальмової системи. Вона виконує меншу гальмівну дію на автомобіль, ніж робоча система. Функції запасної системи може виконувати найчастіше справна частина робочої гальмової системи або повністю стоянкова система.

Стоянкова гальмівна система служить для утримування зупиненого автомобіля на місці, щоб виключити його мимовільне рушання (наприклад, на ухилі).

Допоміжна гальмівна система використовується у вигляді гальма-уповільнювача на автомобілях великої вантажопідйомності (МАЗ, КрАЗ, КамАЗ) з метою зниження навантаження при тривалому гальмуванні на робочу гальмівну систему, наприклад на довгому спуску в гірській або горбистій місцевості.

Будова гальмівної системи

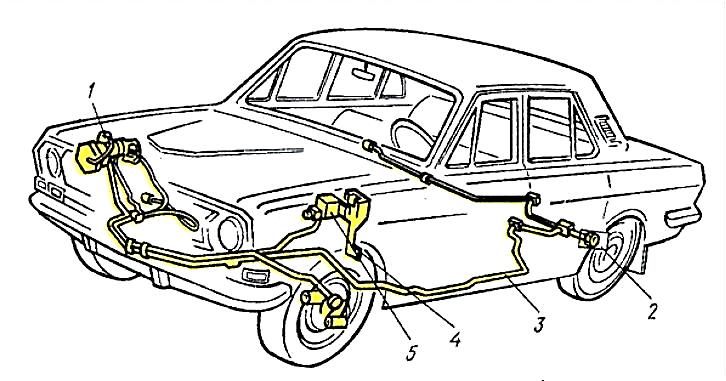

У загальному вигляді гальмівна система складається з гальмових механізмів та їх приводу. Гальмові механізми під час роботи системи перешкоджають обертанню коліс, внаслідок чого між колесами і дорогою виникає гальмівна сила, що зупиняє автомобіль. Гальмові механізми 2 розміщуються безпосередньо на передніх і задніх колесах автомобіля.

Гальмівний привід передає зусилля від ноги водія на гальмові механізми. Він складається з головного гальмового циліндра 5 з педаллю 4 гальма, гідровакуумного підсилювача 1 і з’єднують їх трубопроводів 3, заповнених рідиною.

Дія гальмової системи

При натисканні на педаль гальма поршень головного циліндра тисне на рідину, яка перетікає до колісних гальмових механізмів. Оскільки рідина практично не стискається, то, перетікаючи по трубках до гальмових механізмів, вона передає зусилля натискання. Гальмові механізми перетворюють це зусилля в опір обертанню коліс, і настає гальмування. Якщо педаль гальма відпустити, рідина перетече
назад до головного гальмового циліндра і колеса розгальмовуються. Гідровакуумний підсилювач 1 полегшує керування гальмовою системою, оскільки створює додаткове зусилля, що передається на гальмові механізми коліс.

Для підвищення надійності гальмових систем автомобілів у приводі застосовують різні пристрої, що дозволяють зберегти її працездатність при часткову відмову гальмівної системи. Так, на автомобілі ГАЗ-24 «Волга» для цього застосовують роздільник, який автоматично відключає при гальмуванні несправну частину гальмового привода в момент виникнення відмови.

Розглянутий принцип дії гальмової системи дозволяє уявити взаємодію основних елементів гальмівної системи, що має гідравлічний привід. Якщо в приводі гальмової системи використовується стиснене повітря, то такий привід називається пневматичним, якщо жорсткі тяги або металеві троси – механічним. Дія зазначених приводів має суттєві відмінності від гідроприводу і розглядається нижче.
