У гальмових системах автомобілів найбільш поширені фрикційні гальмові механізми, принцип дії яких заснований на силах тертя обертових деталей об необертових. За формою обертової деталі колісні гальмові механізми поділяють на барабанні та дискові.

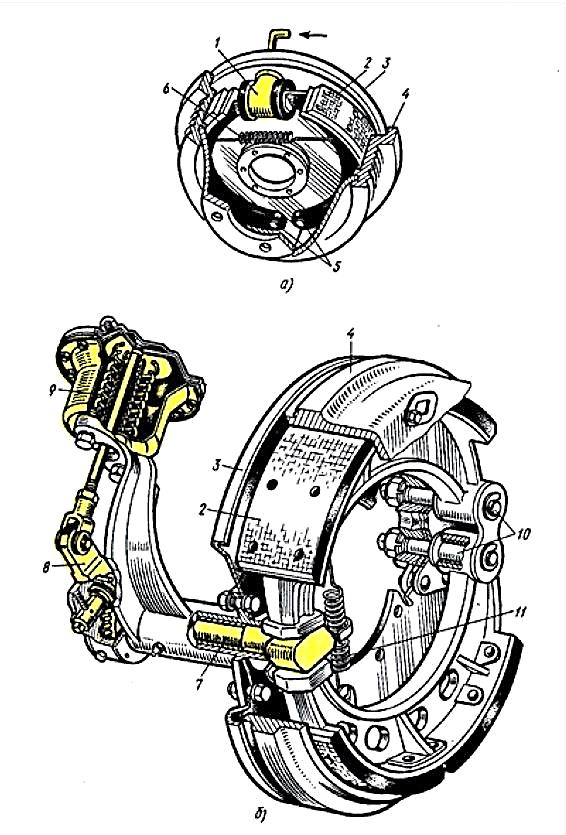

Барабанний гальмівний механізм з гідравлічним приводом складається з двох колодок 2 з фрикційними накладками, встановлених на опорному диску 3. Нижні кінці колодок закріплено шарнірно на опорах 5, а верхні через сталеві сухарі впираються в поршні розтискного колісного циліндра 1. Стяжна пружина 6 притискає колодки до поршнів циліндра 1, забезпечуючи зазор між колодками та гальмовим барабаном 4 в неробочому положенні гальма. При надходженні рідини з приводу в колісний циліндр 1 його поршні розходяться й розсувають колодки до стикання з гальмовим барабаном, який обертається разом із маточиною колеса. Виникаюча сила тертя колодок про барабан викликає загальмування колеса. Після припинення тиску рідини на поршні колісного циліндра стяжна пружини 11 повертає колодки у вихідне положення і гальмування припиняється.

Розглянута конструкція барабанного гальма сприяє нерівномірному зносу передньої і задньої по ходу руху колодок. Це відбувається внаслідок того, що при русі вперед у момент гальмування передня колодка працює проти обертання колеса і притискається до барабана з більшою силою, ніж задня. Тому, щоб зрівняти знос передньої і задньої колодок, довжину передньої накладки роблять більше, ніж задньої, або рекомендують міняти місцями колодки через певний строк.

В іншій конструкції барабанного механізму опори колодок розміщують на протилежних сторонах гальмового диска й привод кожної колодки виконують від окремого гідроциліндра. Цим досягається більший гальмівний момент і рівномірність зношування колодок на кожному колесі, обладнаному за такою схемою.

Барабанний гальмівний механізм з пневматичним приводом

Барабанний гальмівний механізм з пневматичним приводом відрізняється від механізму з гідравлічним приводом конструкцією розтискного пристрою колодок. У ньому використовується для розведення колодок розтискний кулак 7, що приводиться в рух важелем 8, посадженим на вісь розтискного кулака. Важіль відхиляється зусиллям, що виникає у пневматичній гальмовій камері 9, яка працює від тиску стисненого повітря. Повернення колодок у вихідне положення при оттормажіваніі відбувається під дією стяжний пружини 11. Нижні кінці колодок закріплено на ексцентрикових пальцях 10, які забезпечують регулювання зазору між нижніми частинами колодок та барабаном. Верхні частини колодок підводяться до барабана при регулюванні зазора за допомогою черв’ячного механізму.

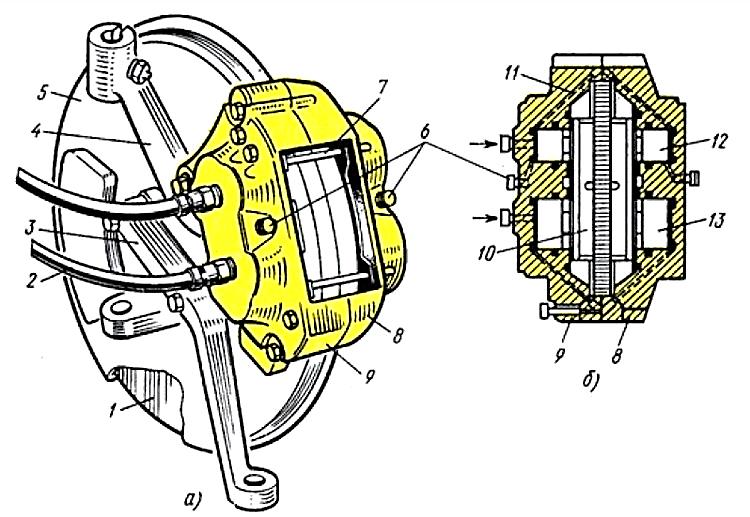

Колісний дисковий гальмовий механізм:

а) – у зборі; б) – розріз по осі колісних гальмівних циліндрів;
1 – гальмівний диск; 2 – шланги; 3 – поворотний важіль; 4 – стійка передньої підвіски; 5 – брудозахисний диск; 6 – клапан випуску повітря; 7 – шпилька кріплення колодок; 8; 9 – половини скоби; 10 – гальмівна колодка; 11 – канал підведення рідини; 12 – поршень малий; 13 – поршень великий.

Колісний дисковий гальмовий механізм з гідроприводом складається з гальмового диска 1, закріпленого на маточині колеса. Гальмівний диск обертається між половинками 8 і 9 скоби, прикріпленої до стійки 4 передньої підвіски. У кожній половині скоби виточені колісні циліндри з великим 13 і малим 12 поршнями.
При натисканні на гальмівну педаль рідина з головного гальмового циліндра перетікає по шлангах 2 в порожнини колісних циліндрів і передає тиск на поршні, які, переміщуючись з двох боків, притискають гальмівні колодки 10 до диска 1, завдяки чому й відбувається гальмування.

Відпускання педалі викликає падіння тиску рідини в приводі, поршні 13 і 12 під дією пружності ущільнювальних манжет і осьового биття диска відходять від нього, і гальмування припиняється.

Переваги барабанних гальм:

• низька вартість, простота виробництва;

• мають ефект механічного самопідсилення. Завдяки тому, що нижні частини колодок пов’язані один з одним, тертя об барабан передньої колодки посилює притиснення до нього задньої колодки. Цей ефект сприяє багаторазового збільшення гальмівного зусилля, що передається водієм, і швидко підвищує гальмує дію при посиленні тиску на педаль.

Переваги дискових гальм:

• при підвищенні температури характеристики дискових гальм досить стабільні, тоді як у барабанних знижується ефективність;

• температурна стійкість дисків вище, зокрема, через те, що вони краще охолоджуються більш висока ефективність гальмування дозволяє зменшити гальмівний шлях менші вагу і розміри;

• підвищується чутливість гальм;

• час спрацьовування зменшується;

• зношені колодки просто замінити, на барабанних доводиться робити зусилля на підгонку колодок щоб одягнути барабани;

• близько 70% кінетичної енергії автомобіля гаситься передніми гальмами, задні дискові гальма дозволяють знизити навантаження на передні диски;
• температурні розширення не впливають на якість прилягання гальмівних

поверхонь.
