Підвіска автомобіля забезпечує пружний зв'язок рами або кузова з мостами й колесами, пом'якшує удари, що сприймаються ними, а також поштовхи під час їзди по нерівностях дороги. Пружні властивості підвіски зумовлені застосуванням пружного елемента. Робота підвіски грунтується на перетворенні енергії удару в разі наїзду колеса на нерівність дороги в переміщення пружного елемента підвіски, внаслідок чого сила удару, що передається на кузов, зменшується й підвищується плавність ходу автомобіля.

За характером взаємодії коліс і кузова під час руху автомобіля всі підвіски поділяють на: • залежні; • незалежні.

Залежна підвіска забезпечує жорсткий зв'язок між лівим і правим колесом, у результаті чого переміщення одного з них у поперечній площині передається іншому й спричинює нахил кузова. Незалежна підвіска характеризується відсутністю жорсткого зв'язку між колесами одного моста. Кожне колесо підвішено до кузова незалежно від іншого колеса. В результаті при наїзді одним колесом на нерівності дороги коливання його не передаються іншому колесу, зменшується нахил кузова й підвищується в цілому стійкість автомобіля під час руху.

Підвіска автомобіля складається з таких пристроїв: • пружного елемента; • напрямного пристрою; • гасильного елемента. Як пружний елемент у підвісках використовують металеві листові ресори, циліндричні пружини, торсіони (стержні, що працюють на скручування). Неметалеві пружні елементи забезпечують пружні властивості підвіски за рахунок пружності гуми, стисненого повітря або рідини; вони менш поширені, ніж металеві. Іноді в підвісках застосовують комбіновані пружні елементи, які складаються з металевих і неметалевих.

Схеми підвісок  автомобілів:

а - залежної; б – незалежної.

Напрямний пристрій підвіски передає штовхальні, гальмівні бокові зусилля від коліс на раму або корпус автомобіля. В разі пружинної підвіски за напрямний пристрій правлять важелі й штанги-підвіски. В ресорній підвісці сама листова ресора передає поздовжні й бокові зусилля, завдяки чому конструкція підвіски спрощується. Гасильний елемент підвіски призначається для гасіння коливань кузова й коліс у разі наїзду на перешкоди й називається амартизатором. На автомобілях застосовують рідинні амортизатори. Принцип їхньої дії полягає в перетворенні енергії коливань унаслідок рідинного тертя на теплову енергію з наступним її розсіюням.

Кути встановлення передніх коліс автомобіля.

Передні керовані колеса автомобіля за будь-якої конструкції моста й підвіски встановлюються з певними кутами нахилу у вертикальній і горизонтальній площинах для зменшення опору рухові, а також спрацювання шин і втрати палива.

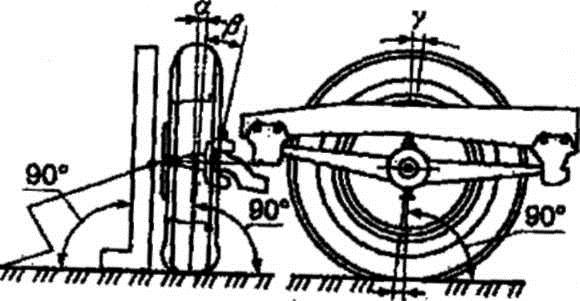

Кут а розвалу керованих коліс утворюється між площиною колеса та вертикальною площиною, паралельною поздовжній осі автомобіля. Якщо колесо відхилене назовні, кут розвалу вважають додатним, а в разі зворотного нахилу — від'ємним. Для нормальної роботи керованого колеса кут розвалу завжди має бути додатним, завдяки чому зменшуються зусилля на поворот керованих коліс, що полегшує керування автомобілем. Установлюючи керовані колеса, передбачають також кут у нахилу осі шворня в поперечній площині й кут у нахилу осі шворня в поздовжній площині, що забезпечує повертання коліс до прямолінійного руху після повороту. Завдяки правильному встановленню кутів підвищуються маневреність і стійкість автомобіля, а також накат і термін служби шин.

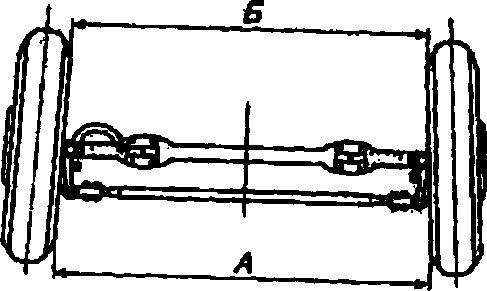

У разі встановлення передніх коліс із розвалом вони намагаються котитися в бік від автомобіля по дузі навколо певної точки. Але оскільки колеса жорстко зв'язані між собою балкою переднього моста, вони мають котитися з боковим проковзуванням. Щоб уникнути цього, колеса встановлюють під певним кутом до поздовжньої осі, тобто зі сходженням. Сходження керованих коліс — це різниця між відстанями А і Б, яку вимірюють по внутрішніх поверхнях боковий шин у середній площині спереду і ззаду кожного колеса.

Схема встановлення керованих коліс

Ця різниця може коливатися в межах 2... 10 мм. Сходження залежить від кутів розвалу й нахилу шворня коліс. Під час експлуатації автомобілів усі ці кути, а також сходження керованих коліс слід старанно регулювати. Вста­новлення коліс із правильним розвалом і сходженням забезпечує прямолінійне кочення, що безпосередньо впливає на термін служби шин і витрату палива.

Будова незалежної підвіски. За пружний елемент підвіски автомобіля ГАЗ-24 «Волга» править спіральна циліндрична пружина 9, яка спирається на нижні важелі 8 і через них передає навантаження від маси автомобіля на стояк 5 і далі через закріплений у ній шворінь 6 на поворотну цапфу 7. Верхній кінець стояка 5 шарнірно з'єднується з верхніми важелями 3. Нижні й верхні важелі, в свою чергу, шарнірно з'єднані з поперечною балкою 1, яку жорстко прикріплено до підрамника. Всередині пружини встановлено телескопічний амортизатор 2. Шток амортизатора через гумові подушки крі­питься до кронштейна кузова, а циліндр амортизатора через опорну чашку пружини шарнірно з'єднаний з нижніми важелями.

Для зменшення нахилу кузова під час поворотів автомобіля призначається стабілізатор поперечної стійкості 10. Кінці його за допомогою стояка з'єднуються з опорною чашкою пружини, а середня частина кріпиться до поперечної балки підрамника. Якщо виникає боковий крен кузова, то стержень стабілізатора закручується й силою пружності намагається виправити положення кузова. Максимальний хід підвіски обмежується гумовими буферами стискання 4.

Будова залежної підвіски. Як пружні елементи підвіски автомобілів ГАЗ-53А та ЗИЛ-130 використано поздовжні напівеліптичні ресори, що працюють разом із гідравлічними амортизаторами. Підвіска передніх коліс має дві ресори, а задню підвіску обладнано ще додатковими ресорами, встановленими на основних ресорах у верхній частині.

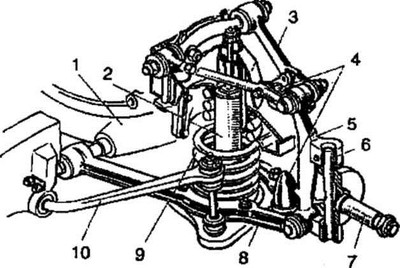

Передня незалежна підвіска автомобіля ГАЗ-24 «Волга»:

1— поперечна балка; 2 — амортизатор; 3 — верхні важелі; 4 — буфери стискання; 5 — стояк; б — шворінь; 7 — поворотна цапфа; 8 — нижні важелі; 9 — спіральна циліндрична пружина; 10 — стабілізатор

Ресора передньої підвіски автомобіля ГАЗ-53А складається з пакета пружних сталевих штаб (листів) різної довжини, стягнутих хомутами й прикріплених до балки переднього моста двома стрем'янками. До лонжерона рами кінці здвоєного корінного листа 2 ресори прикріплено за допомогою переднього 1 і заднього 3 кронштейнів. Усередині кронштейнів затиснуто гумові подушки, які охоплюють кінці ресор. Передній кінець ресори має торцеве потовщення в передньому кронштейні, а задній кінець її в разі прогинання може переміщуватися в поздовжньому напрямі в гумовій подушці кронштейна. Цим забезпечується вертикальний хід підвіски. Ресора задньої підвіски автомобіля ЗИЛ-130 також кріпиться до лонжерона рами за допомогою переднього й заднього кронштейнів. Проте з'єднання кінців ресори з кронштейнами виконано інакше, ніж на автомобілі ГАЗ-53А. Передній кінець ресори болтом і стрем'янкою з'єднано зі знімним вушком 4, яке за допомогою пальця 5 прикріплено до переднього кронштейна. Таким чином забезпечується шарнірне з'єднання ресори з рамою, потрібне для передавання поздовжніх зусиль. У разі прогинання ресори її задній кінець може вільно переміщуватися в поздовжньому напрямі між опорними сухарями 8 і втулками в кронштейн.

На верхню частину основної ресори за допомогою двох стрем'янок 6 закріплено додаткову ресору 7, кінці якої розміщено біля опорних кронштейнів. У навантаженому стані кінці додаткової ресори впираються в опорні кронштейни, й вона сприймає навантаження разом з основною ресорою (без навантаження додаткові ресори не працюють). На легкових автомобілях з ресорною підвіскою і додаткові ресори практично не застосовують.
