Система мащення забезпечує безперервну подачу оливи до всіх деталей механізмів і систем, між якими в процесі роботи виникає інтенсивне тертя. Олива, що подається на тертьові поверхні дета­лей, зменшує тертя, промиває деталі від продуктів спрацювання, захищає деталі від корозії, ущільнює і частково охолоджує їх.

Залежно від способу подачі оливи на тертьові поверхні деталей існують такі системи мащення: розбризкуванням, під тиском і комбінована.

На сучасних тракторних і автомобільних двигунах застосовують комбіновану систему мащення, яка забезпечує під тиском мащення корінних і  шатунних шийок колінчастого вала, опорних шийок розподільного вала, валика кромисел і коромисел клапанів втулки шестерні паливного насосу високого тиску, проміжної шестерні на осі. Циліндри, поршні, розподільні шестерні та інші деталі змащуються розбризкуванням. Штанги, поверхні штовхачів і кулачків роз­подільного вала змащуються самопливом.

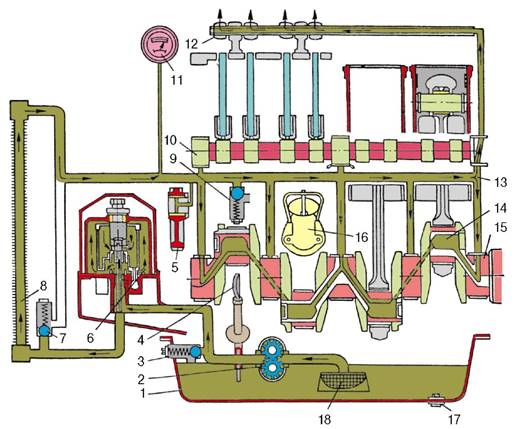

Схема комбінованої системи мащення дизеля:

1 – масляний піддон; 2 – масляний насос; 3, 7, 9 – редукційні клапани; 4 – масломірна лінійка; 5 – проміжна шестірня; 6 – масляний фільтр(центрифуга); 8 – масляний радіатор; 10 – розподільний вал; 11 – манометр; 12 – валик коромисел; 13 – головний масляний канал; 14 – порожнина шатунної шийки; 15 – колінчастий вал; 16 – маслозаливна горловина; 17 – короб зливного отвору; 18 – маслоприймач

Комбінована система мащення працює таким чином

Через маслозаливну горловину 16 олива заливається в піддон картера, який є резервуаром для масла. Рівень масла в піддоні картера заміряють масломірною лінійкою, на якій є дві познаки, позначені літерами «П» і «Н» або без них. Рівень масла має бути в межах цих познак. З піддона картера масло зливається через отвір, який закривається різьбовим короком17.

Під час роботи дизеля обертання від колінчастого вала через  шестірню передається на шестерні масляного насоса 2 Шестерні насоса обертаються, утворюючи в патрубці від масляного насоса до маслоприймача 18 розрідження. Під дією розрідження масло надходить з піддона картера через маслоприймач до шестерень насоса. У маслоприймачі здійснюється попереднє очищення масла.

Шестернями насоса масло нагнітається і подається під тиском каналом до масляного фільтра 6. Якщо фільтр не працює або забитий канал, то тиск масла в каналі підвищується; кулька редукційно­го клапана 3 стискує пружину і масло через редукційний клапан надходить знову в піддон картера. Якщо фільтр діє, то він очищає масло від металевих і мінеральних часточок (тонке очищення масла). Після фільтра масляний потік розділяється на дві частини: більша частина масла по трубопроводом потрапляє до масляного радіатора 8, а менша для приведення в дію фільтра — стікає в піддон картера.

За нормального температурного режиму двигуна масло в радіаторі охолоджується і надходить в головний масляний канал. Якщо трубки радіатора забиті або зростає опір проходженню масла в холодний період року через його надмірну в'язкість, то редукційний клапан 7 спрацьовує і перепускає масляний потік повз радіатор в головний масляний канал.

Від головного масляного каналу внутрішніми каналами і отворами в блок-картері масло надходить під тиском для мащення вісі проміжної шестерні 5, корінних шийок колінчастого вала 15, опорних шийок розподільного вала 10, валика коромисел 12. Внутрішніми каналами у щоках і корінних шийках колінчастого вала масло потрапляє до порожнин шатунних шийок і втулок ПНВТ. У деяких двигунів масло отворами у шатуні надходить для мащення поршневого пальця і вальниці верхньої головки шатуна. Тиск масла в головному каналі вимірюється манометром 11, встановленим на щитку приладів у кабіні трактора. За підвищення тиску в головному каналі спрацьовує редукційний клапан 9.

У порожнинах шатунних шийок під дією відцентрових сил масло очищається від сторонніх домішок, які осідають на стінці порожнини у вигляді спресованої маси. Маса з порожнин видаляється під час капітального ремонту двигуна. Для мащення валика коромисел масло пульсуючим потоком йде каналами в блоці і головці блока, проходить радіальний отвір в опорній шийці розподільного вала і через отвір каналу головки блока потрапляє до пустотілого стояка валика коромисел, потім отворами — у порожнину валика, а звідти через отвори надходить до втулок коромисел і від них — до регулювальних гвинтів і штанг.

Масло, яке витискується із втулок валика коромисел розбризкується коромислами, і в об'ємі між головкою блока і накривкою головки блока утворюється масляний туман. Масляним туманом змащуються зовнішні поверхні деталей, розташовані в цьому об'ємі, штанги і поверхні головки блока та її накривки. Масло, яке витісняється із шийок розподільного і колінчастого валів у вигляді краплин, повертається в піддон картера. Краплини масла зустрічаються з колінчастим валом, який обертається, і розбиваються ним до туманоподібного стану. Масляним туманом, утвореним в картері, змащуються зовнішні поверхні колінчастого і розподільного валів, штовхачі, штанги, гонки, гільзи циліндрів, поршні і поверхні блок-картера.
